Alimentatore ATX per PC trasformato in Alimentatore da Banco



Un alimentatore di tipo ATX utilizzato per alimentare i PC desktop è perfetto per poter essere trasformato in alimentatore da banco per le nostre prove elettriche ed elettroniche a basso voltaggio.
Da questo tipo di alimentatore si possono prelevare le tensioni di 3.3VOLT, 5VOLT, 12VOLT DC.

Di seguito le immagini per la realizzazione.




Individuare la zona libera per poter scegliere sulla copertura superiore,
dove andare a sistemare le prese, l'interruttore e la spia led.
Quindi prendere le misure e realizzare la dima.
Nel mio caso tutta la zona accanto la ventola e a dx in basso, a forma di L.
Perforazione del coperchio superiore metallico utilizzando
i punti impressi con la Dima.

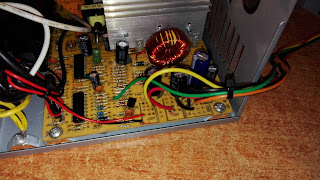

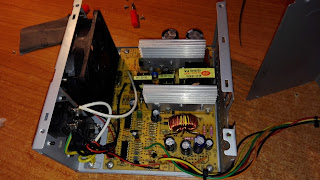

Fili superflui rimossi dalla piastra madre dell'alimentatore,
mantenendo il filo Arancione di 3.3V, Rosso di 5V,
Giallo di 12V, Verde consenso accensione e n2 fili neri
di negativo

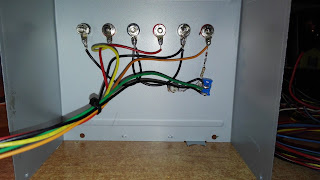

Retro delle prese a banana, spia led e interruttore
Frontale delle prese a banana, spia led e interruttore

Fili saldati sulla strumentazione:
il negativo dei voltaggi è comune realizzato con due ponti.

RISULTATO
